陶瓷纤维耐溶剂性检测的高温溶剂侵蚀试验方法研究

陶瓷纤维因轻质、耐高温、低热导率等特性，广泛应用于航空航天发动机隔热罩、化工熔融盐反应堆衬里、冶金坩埚保温层等高温溶剂环境。然而，高温下溶剂（如熔融盐、金属熔体、高温有机溶液）的侵蚀是导致陶瓷纤维失效的核心原因——化学腐蚀破坏纤维物相结构，物理渗透加剧内部应力，最终引发开裂、强度下降。

目前，针对陶瓷纤维耐溶剂性的检测多集中于常温或低温环境，高温下的侵蚀机制与试验方法缺乏系统性研究，难以满足实际服役需求。因此，开展高温溶剂侵蚀试验方法研究，对精准评估陶瓷纤维服役寿命、指导材料优化设计具有重要意义。

高温溶剂环境对陶瓷纤维的侵蚀机制

高温溶剂类型复杂，需结合实际工况分类分析：熔融盐（如NaCl-KCl、Li2CO3-Na2CO3体系）是化工与能源领域常见介质，其在500-1000℃下会通过离子交换与陶瓷纤维发生化学反应；金属熔体（如铝、镁熔体）则凭借低粘度渗透进纤维孔隙，引发界面反应；高温有机溶剂（如硅油、聚酰亚胺前驱体）会分解产生有机酸，腐蚀硅酸盐纤维的硅氧键。

侵蚀过程通常分为三步：

首先是溶剂在纤维表面的润湿与渗透，依赖于溶剂与纤维的表面张力及纤维孔隙率。

其次是化学腐蚀，溶剂中的活性离子（如Na+、O2-）与纤维成分（如Al2O3、SiO2）反应生成低熔点或易溶产物（如NaAlO2、Na2SiO3）；最后是物理破坏，反应产物的体积变化或热膨胀系数不匹配会产生内应力，导致纤维开裂、剥落。

例如，氧化铝纤维在700℃熔融Na2CO3中侵蚀100小时后，表面会形成一层疏松的NaAlO2层——该层不仅降低了纤维的隔热性能，还会因热震作用（温度波动）发生脱落，暴露新鲜表面继续被侵蚀，形成“侵蚀-脱落-再侵蚀”的恶性循环。

高温溶剂侵蚀试验方案的核心设计要素

溶剂选择是试验方案的基础，需严格匹配实际服役环境：若纤维用于熔融盐反应堆，应选LiF-NaF-KF（FLiNaK）体系；若用于铝冶炼坩埚，应选纯铝熔体。溶剂成分偏差会导致试验结果与实际不符——比如用Na2CO3代替Li2CO3，氧化铝纤维的侵蚀速率会高出40%。

温度控制需兼顾精准性与稳定性：试验温度应设定为纤维实际服役的最高温度，且波动范围需控制在±5℃以内（如用PID控制的管式炉）。温度过高会加速侵蚀，过低则无法模拟真实情况——例如，将试验温度从800℃降至700℃，熔融盐对硅酸铝纤维的侵蚀率下降60%。

试样制备需标准化：纤维试样应切割为统一尺寸（如20mm×5mm×5mm），并经110℃干燥24h去除水分、800℃预烧1h去除有机物，避免残留水分或有机物在高温下挥发，影响溶剂浓度。试样表面需打磨至相同粗糙度（如Ra=1.0μm），以消除表面状态对渗透的影响。

侵蚀时间需根据实际服役周期确定：若纤维服役寿命为1000小时，试验可选取100、200、500小时三个节点，研究侵蚀的时间依赖性。过长的侵蚀时间会增加试验成本，过短则无法捕捉关键失效过程。

高温溶剂侵蚀试验装置的关键开发要点

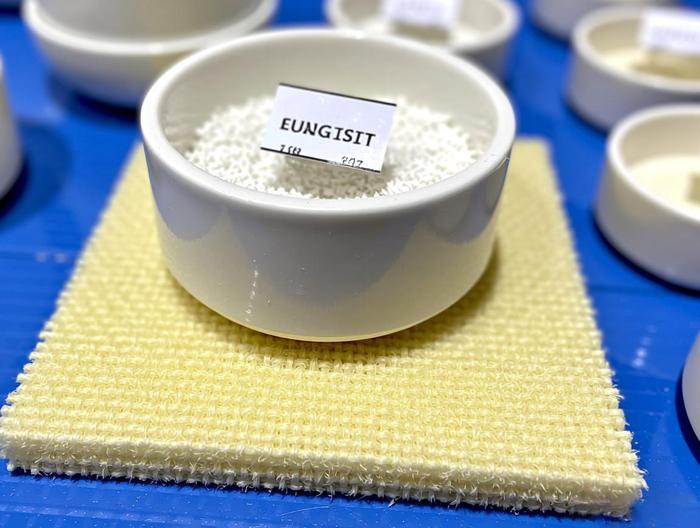

陶瓷纤维耐溶剂性检测的高温溶剂侵蚀试验方法研究

耐腐蚀容器是试验装置的核心：需根据溶剂类型选择材质——熔融盐可用刚玉（Al2O3）坩埚（耐温1800℃），金属熔体可用氮化硼（BN）坩埚（不与铝、镁反应），高温有机溶液可用石英坩埚（耐有机腐蚀）。若用普通不锈钢坩埚，会因Fe元素溶解到溶剂中，加速纤维侵蚀。

加热系统需保证温度均匀性：管式炉的温度均匀区（±5℃）应覆盖整个试样区域，避免因炉内温度梯度导致试样局部侵蚀加剧。例如，采用三区加热的管式炉，温度均匀性比单区加热提高40%，试验结果更稳定。

密封系统用于防止溶剂挥发与外界污染：对于易挥发的溶剂（如高温硅油），需用带冷却套的密封盖，将溶剂挥发率控制在1%以内；对于氧化敏感的溶剂（如金属熔体），需通入惰性气体（如Ar）保护，避免溶剂氧化生成氧化物，影响侵蚀效果。

侵蚀后性能评价的指标与测试方法

质量变化率是最直观的指标：计算公式为（侵蚀后质量-侵蚀前质量）/侵蚀前质量×100%。质量损失率超过5%，说明纤维发生严重侵蚀；若质量增加，可能是溶剂渗透进孔隙或生成反应产物（如NaAlO2）。例如，硅酸铝纤维在600℃熔融NaCl中侵蚀200小时，质量损失率达8.2%，表明其耐溶剂性较差。

物相组成变化需通过XRD分析：侵蚀后若出现新衍射峰（如NaAlO2的2θ=31.8°），说明发生了化学反应；若原有纤维相（如Al2O3的2θ=37.5°）的峰强下降，说明物相含量减少。例如，氧化铝纤维侵蚀后，Al2O3峰强从1000计数降至400计数，说明约60%的氧化铝发生了反应。

微观结构演变需结合SEM与EDS：SEM可观察试样表面是否有裂纹、侵蚀层厚度（如侵蚀层厚度从0μm增加到20μm），EDS可分析元素分布（如Na元素渗透深度从表面到内部15μm）。例如，熔融盐侵蚀后的纤维表面，会出现直径约1μm的孔洞，这是反应产物脱落留下的痕迹。

力学性能保留率反映纤维的服役能力：通过三点抗弯试验测试侵蚀前后的抗弯强度，保留率=（侵蚀后强度/侵蚀前强度）×100%。若保留率低于70%，说明纤维无法满足实际力学要求——例如，氧化铝纤维侵蚀后抗弯强度从300MPa降至200MPa，保留率66.7%，需优化材料成分。

试验结果准确性的关键变量控制

溶剂纯度直接影响侵蚀速率：熔融盐中的Ca2+、Mg2+杂质会与氧化铝反应生成CaAl2O4、MgAl2O4，这些产物的熔点低于氧化铝，会加速纤维的软化与剥落。因此，溶剂需选用99.9%以上纯度的试剂，并用真空蒸馏去除杂质。

温度波动会引发热震效应：试验中温度突然下降100℃，会导致纤维与溶剂的热膨胀系数不匹配（如氧化铝的热膨胀系数为8×10-6/℃，熔融盐为15×10-6/℃），产生内应力，引发裂纹。因此，加热系统需带保温层，降温速率控制在5℃/min以内。

试样表面状态影响渗透深度：粗糙度Ra从0.5μm增加到2μm，熔融盐的渗透深度从8μm增加到12μm，因为粗糙表面的凹坑会截留溶剂，加速渗透。因此，试样需用金相砂纸打磨至相同粗糙度，并经超声波清洗去除表面杂质。

实际工况下动态与协同侵蚀的模拟

静态侵蚀是传统试验方法，但无法模拟实际中溶剂的流动状态（如熔融盐循环、金属熔体搅拌）。动态侵蚀试验需引入溶剂循环系统——用蠕动泵将溶剂从坩埚底部泵入、顶部流出，保持溶剂流动（流速0.1m/s）。动态侵蚀下，纤维的质量损失率是静态的1.5倍，因为新鲜溶剂不断接触试样表面，加速了化学反应。

协同侵蚀是模拟多溶剂共存的情况：例如，化工反应器中纤维同时接触熔融盐与高温有机硅油，两者协同作用下，侵蚀速率是单一溶剂的1.8倍。试验中可将试样浸入两种溶剂的混合体系（如熔融盐占70%、硅油占30%），或交替浸入两种溶剂（如先浸入熔融盐10小时，再浸入硅油10小时）。

例如，硅酸铝纤维在动态熔融盐（流速0.1m/s）与硅油协同侵蚀下，200小时后的质量损失率达12%，而静态单一溶剂下仅为5%，说明动态与协同侵蚀更接近实际工况。

试验方法的验证与标准化路径

方法验证需用标准参考物质：选择已知耐溶剂性的陶瓷纤维（如NIST的SRM 1876氧化铝纤维），用本方法测试其耐熔融盐侵蚀率，结果需与标准值偏差在±3%以内，说明方法准确。例如，SRM 1876的标准侵蚀率为5.2%，本方法测试结果为5.1%，偏差1.9%，符合要求。

重复性验证需多实验室对比：邀请3家不同实验室用相同方法测试同一样品（如硅酸铝纤维），结果相对标准偏差（RSD）需小于5%。例如，3家实验室的测试结果分别为6.1%、5.9%、6.0%，RSD=1.7%，说明方法重复性好。

标准化需推动行业标准制定：将试验方法纳入现有陶瓷纤维标准（如GB/T 3003-2017），明确溶剂选择、温度控制、试样制备、性能评价等要求。例如，修改GB/T 3003-2017，增加“高温溶剂侵蚀试验方法”章节，规定熔融盐侵蚀试验的温度为800℃、时间为200小时、溶剂纯度为99.9%。
